北航计组-P3课下

CPU设计部分

概述

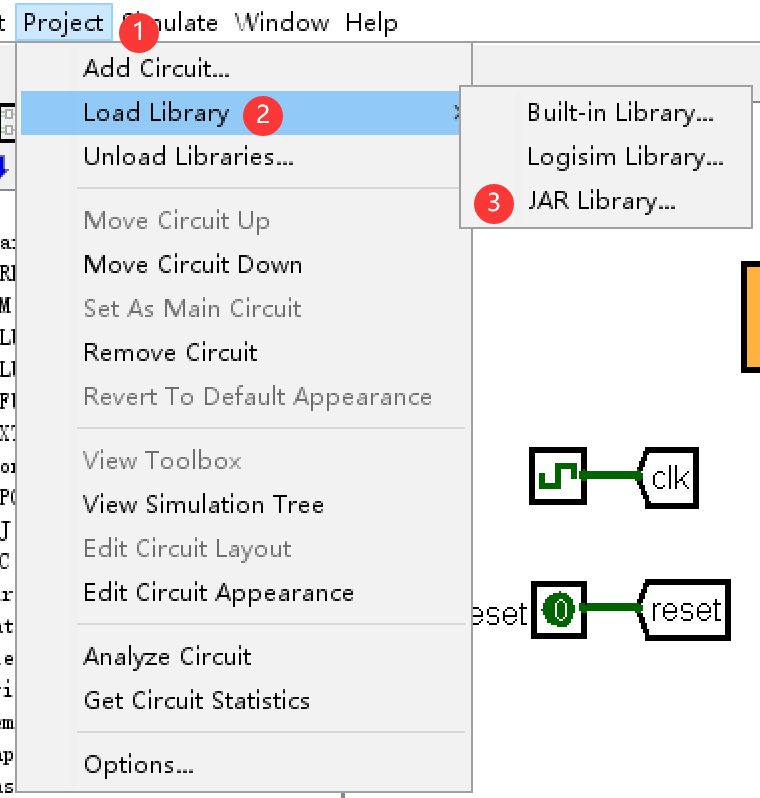

本次笔者用logisim搭建了一个单周期CPU，能够处理9条指令，分别为add sub ori lw sw beq lui nop，采用模块化和层次化设计，让结构更加清晰明了。所设计的模块如下：

IFU 取指令单元，通过PC的值来确定当前要执行的指令
GRF 通用寄存器组，通过该模块实现对32个通用寄存器的读和写
ALU 算术逻辑运算单元
DM 数据存储器，通过RAM实现
NPC 计算Next_PC
Controller 控制器，解析funct 和op 从而将相应的控制信号置0、1
最终效果如图：

数据通路部件

IFU：指令单元

该模块包含PC 和 IM两部分，分别为程序计数器和指令存储器。

PC用寄存器直接实现，应具有异步复位功能，复位值为起始地址，地址范围为0x00003000 ~ 0x00006FFF

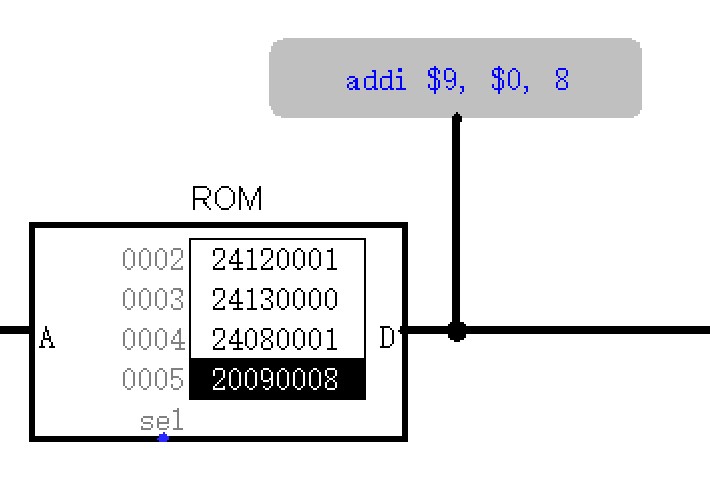

IM用ROM实现，容量为 4096 * 32 bit. ROM的0位置对应 PC 为 0x00003000的指令
不难发现 ROM 实际地址宽度仅需 12 位，这是因为每一条程序占32位，即4byte，每次地址改变是以4byte为最小单位进行的

信号名	方向	位宽	说明
`clk`	I	1	时钟信号
`reset`	I	1	异步复位信号
`Next_PC`	I	32	下一条指令的地址
`Instr`	O	32	正在执行的指令的编码
`PC`	O	32	当前执行指令的地址

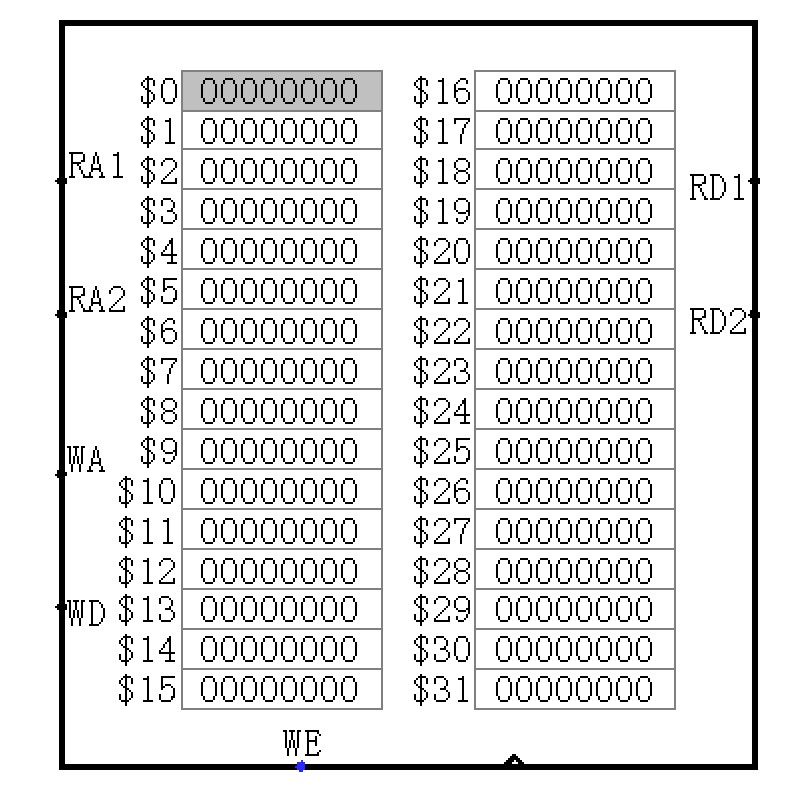

GRF:通用寄存器堆

该模块P1课下已经实现了，直接用即可，copy copy ！（DMX记得开三态噢！😅)

信号名	方向	位宽	说明
`RA1`	I	5	1_读取的寄存器编号
`RA2`	I	5	2_读取的寄存器编号
`WE`	I	1	寄存器写入使能端
`WA`	I	5	写入的寄存器编号
`WD`	I	32	写入寄存器的数据
`reset`	I	1	异步复位
`clk`	I	1	时钟信号
`RD1`	O	32	1_读取的寄存器数据
`RD2`	O	32	2_读取的寄存器数据

ALU:算术逻辑运算单元

端口定义

信号名	方向	位宽	说明
`inA`	I	32	操作数1
`inB`	I	32	操作数2
`AluCtrol`	I	4	运算类型
`result`	O	32	运算结果
`zero`	O	1	结果是否为0

运算编码

编码	功能
0000	A + B
0001	A - B
0010	A & B
0011	A or B
0100	加载立即数至高位

DM：数据存储器

使用RAM实现，容量为 3072 * 32 bit
使用异步复位功能，复位值为0
RAM应使用双端口模式

信号名	方向	位宽	说明
`clk`	I	1	时钟信号
`reset`	I	1	异步复位信号
`address`	I	32	内存地址
`WD`	I	32	写入的数据
`WE`	I	1	写入使能
`RD`	O	32	读出的数据

EXT：扩展单元

直接使用logisim自带的extender即可，但是注意既有符号扩展又有0扩展（such as ori)

信号名	方向	位宽	说明
`in`	I	16	待扩展的信号
`ExtOp`	I	1	扩展方式选择信号（为0则0扩展）
`Out`	O	32	扩展的结果

NPC：指令地址单元

Next_PC一共有 3 种情况，分别为 PC + 4、PC + 4 + offest<< 2 (beq 指令) 、Imm26 -> Imm32(j 指令)，端口定义如下

信号名	方向	位宽	说明
`PC`	I	32	当前指令地址
`offest`	I	16	`beq`指令的相对偏移量
`Imm`	I	16	j指令的26位跳转地址
`branch`	I	1	是否分支（`beq`)
`if_j`	I	1	是否j跳转
`Next_PC`	O	32	下一条指令的地址

控制器设计

与逻辑模块

先根据指令的opcode 和 funct 来确定具体的指令类型，见下表R指令类型

R型指令	Opcode	Rs	Rt	Rd	Shamt	Funct
add rd rs rt	000000	rs	rt	rd	XXXXX	100000
sub rd rs rt	000000	rs	rt	rd	XXXXX	100010

再来看看I型指令：

I型指令	Opcode	Rs	Rt	16 bits offest
ori rt rs Imm	001101	rs	rt	Imm16
lui rt Imm	001111	rs	rt	Imm16
lw rt Imm(rs)	100011	rs	rt	Imm16
sw rt Imm(rs)	101011	rs	rt	Imm16
beq rs rt Imm	000100	rs	rt	Imm16

J指令：

J型指令	Opcode	address
J target	000010	target_26bit
Jr `$rs`	000000(`funct:` 001000)	$rs
Jal target	000011	target_26bit & $ra = PC+4

当然，也可以加入其他的指令来扩展功能，有了上表，我们就可以来设计与逻辑模块了……

或逻辑模块

在这部分中，我们要根据与逻辑输出的具体指令来指定各个控制信号的高低电平，以此来实现对整个电路的控制。与此同时，这部分要求我们将各条指令的执行过程谙熟于心。

总控信号说明

信号	说明
`Reg_Write`	寄存器文件写入使能端
`DM_Write`	内存区域写入使能端
`Reg_Dst`	决定被写入寄存器在指令中的位置，0为I型，1为R型
`MemtoReg`	决定写入寄存器的是Alu结果还是DM取出的数据（if 1 :DM)
`Alu_Op`	决定Alu运算方式，见Alu表
`Alu_Src`	决定Alu 第二个运算数为寄存器还是立即数，0为寄存器
`Ext_Ctrl`	决定扩展方式，0表示0扩展，1为符号扩展
`Branch`	是否分支，1 as 分支
`If_Jump`	是否跳转，1 as 为跳转

指令对应的控制信号

指令	`Reg_Write`	`DM_Write`	`Reg_Dst`	`MemtoReg`	`Alu_Op`	`Alu_Src`	`Ext_Ctrl`	`Branch`	`If_Jump`
add	1	0	1	0	0000	0	0	0	0
sub	1	0	1	0	0001	0	0	0	0
ori	1	0	0	0	0011	1	0	0	0
lui	1	0	0	0	0100	1	0	0	0
lw	1	0	0	1	0000	1	1	0	0
sw	0	1	0	0	0000	1	1	0	0
beq	0	0	0	0	0001	0	1	1	0
J	0	0	0	0	0000	x	0	0	1
Jr	0	0	0	0	0101	0	0	0	1
Jal	1	0	0	0	0000	1	0	0	1

思考题

上面我们介绍了通过 FSM 理解单周期 CPU 的基本方法。请大家指出单周期 CPU 所用到的模块中，哪些发挥状态存储功能，哪些发挥状态转移功能。
- 状态存储：IFU、DM、GRF
- 状态转移：NPC、Controller
现在我们的模块中 IM 使用 ROM， DM 使用 RAM， GRF 使用 Register，这种做法合理吗？请给出分析，若有改进意见也请一并给出。
- 合理，因为IM中的指令是只需要被读取解析的，使用ROM只有读取功能；而DM是数据存储器，需要读出和写入，因此需要使用RAM，同时不能用寄存器，因为我们需要的内存量非常的大，有限的Register无法满足；而GRF用寄存器堆实现则可以实现高速的读写，同时与ALU的输入相连，送操作数或者存储中间变量，使用寄存器快速读写较合理。
在上述提示的模块之外，你是否在实际实现时设计了其他的模块？如果是的话，请给出介绍和设计的思路。
- 我只增加了一个NPC模块，因为自行增加了J指令，PC的计算方式有 PC + 4, PC + 4 + offset<<2 , label，甚至如果加入jr指令的话，还会直接赋值为寄存器的值，考虑到后续扩展问题，引入NPC模块
事实上，实现 nop 空指令，我们并不需要将它加入控制信号真值表，为什么？
- 因为nop指令相当于sll $0, $0, 0,对应的操作码为0x0000_0000,因为0移动0位还是0，，并且0号寄存器不能写入，所以无需加入控制信号表。同时该指令有时被用于空循环，有时被编译器用于与体系结构相关的编译优化。
阅读 Pre 的 “MIPS 指令集及汇编语言” 一节中给出的测试样例，评价其强度（可从各个指令的覆盖情况，单一指令各种行为的覆盖情况等方面分析），并指出具体的不足之处。
- 数据强度不够，没有涉及int边界附近的较大的数据的测试，没有覆盖边界情况
- 只测试了少数寄存器，并未对所有寄存器的读写进行测试，虽然有些寄存器实际上并不需要读写，如1号寄存器
- 跳转范围不够，没有测试向前跳转、本行跳转，也没有测试嵌套跳转、循环跳转等特殊情况
